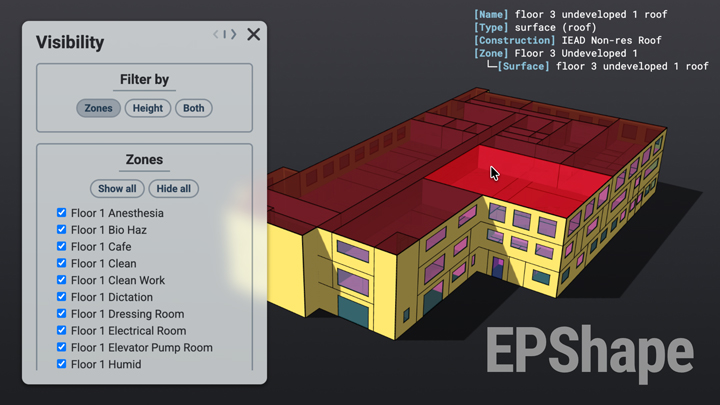

EPShape – EnergyPlus 모델을 위한 웹 기반 3D 형상 뷰어

EPShape는 EnergyPlus IDF 파일의 형상 정보를 읽어와서 상호작용이 가능한 웹 뷰어에서 시각화해주는 오픈소스 애플리케이션입니다. IDF 파일의 형상을 검토하고, 존의 배치, 서피스들의 유형 및 경계조건을 한 눈에 파악할 수 있습니다. 다양한 뷰 사용자 정의 기능을 제공하여 효율적인 모델 검사 및 디버깅에 활용할 수 있습니다.

• IDF 모델 시각화: IDF 모델에 정의된 존, 서피스, 창호 등의 형상 정보를 파싱하여 3D 뷰어에 표시
• 웹 기반 인터페이스: 별도의 프로그램 설치 없이 최신 웹 브라우저에서 바로 실행 가능
• EnergyPlus 버전 호환성: EnergyPlus 8.9.0 이상 버전들에서 테스트됨
• 객체 정보 확인: 마우스 오버를 통해 모델 구성 요소의 속성 및 관련 정보 확인 가능
• 표시 방식 사용자 지정: 목적에 맞게 시각화 방식 사용자 지정 및 이미지 내보내기 기능 제공
• 링크 1: EPShape
• 링크 2: 소스 코드
• 개발자: 박철홍 (홈페이지 바로가기)
